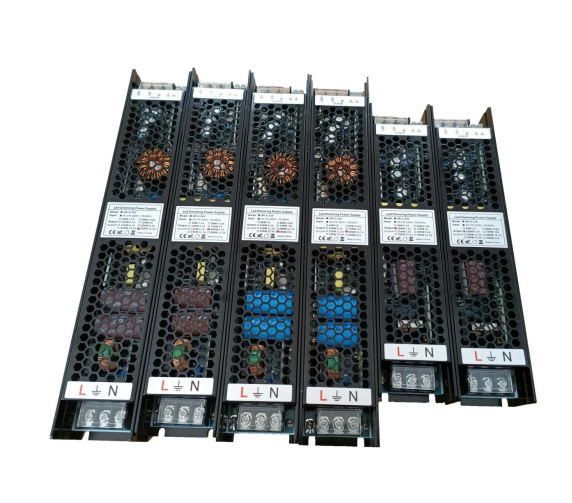

Жарық диодты күңгірттендіргіш қуат көзінің пайдалану әдісі және назар аударатын жерлері.

Гуанчжоу ЮйсянDALI және Triac 0-10V ұсынадыкүңгірттеу қуат көздері. Қолдану кезінде оларды қалай байланыстыруымыз керек және қандай ерекше сақтық шараларын сақтауымыз керек?

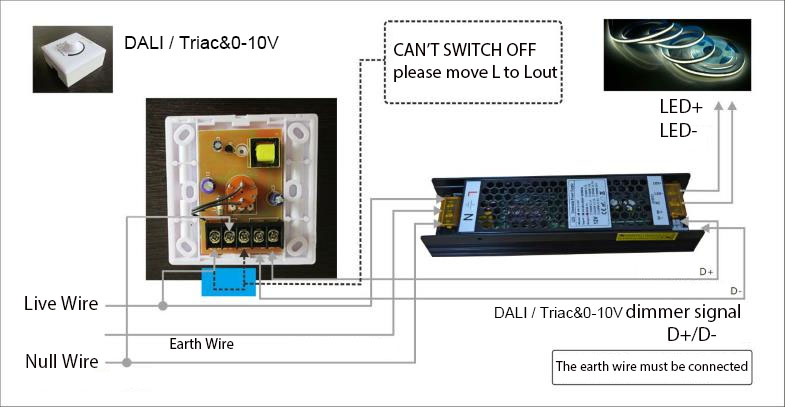

Төменде жарық диодты күңгірттенетін қуат көзінің қосылу схемасы берілген:

Жарықдиодты күңгірттендіретін қуат көзін пайдаланудың негізгі ойлары төмендегідей:

1. Тиісті желдету мен жылуды таратуды сақтай отырып, ыңғайлы орнатуды, бөлшектеуді және ауыстыруды қамтамасыз етіңіз. Қабырғаларға немесе топыраққа салмаңыз, су астына қоймаңыз немесе толығымен ауа өткізбейтін немесе жабық ортада қолданбаңыз.

2. Электр тогының соғуын болдырмау үшін жанбайтын және жарылғыш емес қатты беттерге орнатыңыз және қарт адамдар, балалар немесе үй жануарлары үшін қол жетімді жерлерден аулақ болыңыз.

3. Кіріс және шығыс терминалдарының берік, сенімді және кедергісіз байланысын қамтамасыз ету үшін электр қауіпсіздігі ережелеріне сәйкес орнатыңыз және қосыңыз. Бүкіл металл қоршауды қауіпсіз нөлдік потенциалда ұстау үшін кіріс жерге қосу сымы дұрыс жалғануы керек.

Жарықдиодты күңгірттендіретін коммутациялық қуат көзінің төрт негізгі талабы:

1. Кіріс кернеуі: AC100-120V~ немесе AC200-240V~ (өнім жапсырмасында көрсетілгендей). Тиристордан берікүңгірттеу режимікіріс кернеуі негізінде жұмыс істейді, күңгірттеу әсерін тек сәйкес кернеу диапазонында орнатуға болады. Техникалық шектеулерге байланысты ол кең кернеу диапазондарына (110В немесе 220В) автоматты түрде бейімделе алмайды. Дегенмен, қарапайым 0-10 В немесе 1-10 В күңгірттеу режимдері үшін кең кернеуді бейімдеу (110 В немесе 220 В) мүмкін. Біздің тиристорымыз 0-10В кернеуімен үйлесімді, сондықтан ол тек бір кернеу диапазондарын (AC100-120V~ немесе AC200-240V~) өңдей алады.

2.  Шығыс кернеулері: DC12V, 24V, 36V немесе 48V (нақты сипаттамалар үшін өнім жапсырмасын қараңыз). Қуат көзінің кернеуі жарық диодты жолақ модуліне сәйкес келетініне көз жеткізіңіз, мысалы, 12 В қуат 12 В жарық диодты жолақтарына сәйкес келеді. Қате сәйкестік жолақтың жанбай қалуына, оңай жанып кетуіне немесе қуат көзінің шамадан тыс жүктелуіне және зақымдалуына әкелуі мүмкін.

3. Жарық диодты қуат көзінің номиналды қуаты мен нақты жүктемесінің дұрыс конфигурациясы::

A. Қуат көзінің номиналды қуат көрсеткіші нақты қуат көрсеткішіне сәйкес болуы керек. Мысалы, егер ол 12V100W деңгейінде бағаланса, қартаю сынағы 12V100W деңгейінде жүргізілуі мүмкін.

B. Нақты жүктеме кезінде ұзақ уақыт жұмыс істеу үшін қуат көзінің жүктемесі үшін белгілі бір маржаны сақтау ұсынылады. Максималды жалпы жүктеме (жарық көзінің өзінің қуат тұтынуын және электр сымдарының қуат тұтынуын қоса алғанда) номиналды қуат көрсеткішінің 80% аспауы керек, сондай-ақ дұрыс желдету және жылуды бөлу қамтамасыз етілуі керек.

4. Орнату ортасына қойылатын талаптар:

A. Әдетте ішкі бөлмеге арналған IP20 немесе сыртқы үшін арнайы IP67 санатына жататын нақты пайдалану жағдайларына негізделген сәйкес қорғаныс рейтингілік қуат көзін таңдаңыз. Қуат көзін қорғау көрсеткіштерін өнім жапсырмасынан қараңыз.

B. Қалыпты қоршаған орта температурасы: 0-30°C. Осы ауқымда жұмыс істегенде, барлық өнімділік көрсеткіштері жақсартылған тұрақтылық пен ұзартылған қызмет мерзімін көрсетеді.

C. Қалыпты емес қоршаған орта температуралары: -30°C төмен немесе 50°C жоғары температуралар өнімге тыйым салынған орта болып табылады. Температура-30°C асатын немесе 50°C төмен (0-30°C диапазонынан тыс) қалыпты емес жағдайларды (яғни, тым суық немесе ыстық) құрайды. Мұндай жағдайларда белгілі бір өнімділік көрсеткіштері стандартты мәндерден ауытқуы және тұрақтылық бұзылуы мүмкін. Жарық диодты қуат көзі тұрақты және сенімді шығуды қамтамасыз ету үшін нақты жүктеме қатынасын сәйкесінше реттеңіз.
